Регулировка клапанов своими руками на примере ВАЗ 2106

Регулировка клапанов — это довольно важная процедура, которую не устоит оставлять без внимания, ведь изменение величины теплового зазора между основной рабочей частью кулака распределительного вала и рычагом клапана может привести к необратимым последствиям. Таким образом, из-за банальной лени или невнимательности двигатель автомобиля будет подвергаться серьезной опасности.

Регулировка клапанов двигателя приведена на примере автомобиля ВАЗ 2106

Зачем нужно выставлять тепловые зазоры?

В отличие от новых моделей, классические представители автомобильной марки ВАЗ не могут похвастаться упрощенным ГРМ. Однако, вне зависимости от того, какая в автомобиле конструкция газораспределительного механизма, между клапаном и толкателем должен быть зазор. Величина зазора строго регламентирована и составляет 0,15 мм. Он необходим для того, чтобы избежать определенных проблем в работе двигателя при поднятии внутреннего температурного режима, так как  при расширении металлических частей зазор уменьшается.

Новые автомобили имеют заводские настройки, но в процессе их эксплуатации отклонение от нормы неизбежно. Поэтому рекомендуется периодически производить  регулирование тепловых зазоров. Если этого не делать, то возможно два варианта последующего развития событий:

Подпишитесь на наш Telegram-канал

  1. В случае если зазор меньше регламентированной величины, то после расширения металлических элементов тарелка клапана не полностью перекрывает окно, в результате чего падает мощность, так как компрессия исчезает.
  2. В случае если зазор больше регламентированной величины, то во время расширения металла, клапан незначительно открывает проход, вследствие чего, при впуске количество топливной смеси значительно уменьшается, а отработанные газы остаются в камере сгорания.

Как отрегулировать клапаны на «Классике» показано на видео:

Пошаговая инструкция по регулировке клапанов двигателя

Для того чтобы выполнить регулировку клапанов своими руками необходимо запастись терпением, определенными знаниями и минимальным набором инструментов. Вам понадобится следующее:

  • щуп рекомендованной толщины;
  • гаечный ключ на 13;
  • гаечный ключ на 17.

Для эффективной регулировки клапанов на ВАЗ 2106 очень важно изучить последовательность всех фаз газораспределения, а также последовательность регулировки ГРМ по счету.

Прежде чем приступить к регулировке клапанов своими руками, необходимо снять крышку клапанов и подготовить инструменты. Они должны находиться в непосредственной близости для обеспечения непрерывности процесса регулировки. После обеспечения доступа к клапанам, нужно провернуть коленвал движка до полного совпадения меток на каждой паре клапанов. Сначала регулируется 6 и 8 клапан, затем после поворота коленвала на 180° 4 и 7. Далее, после очередного поворота на 180° 1 и 3, и на заключительном этапе — 5 и 2.

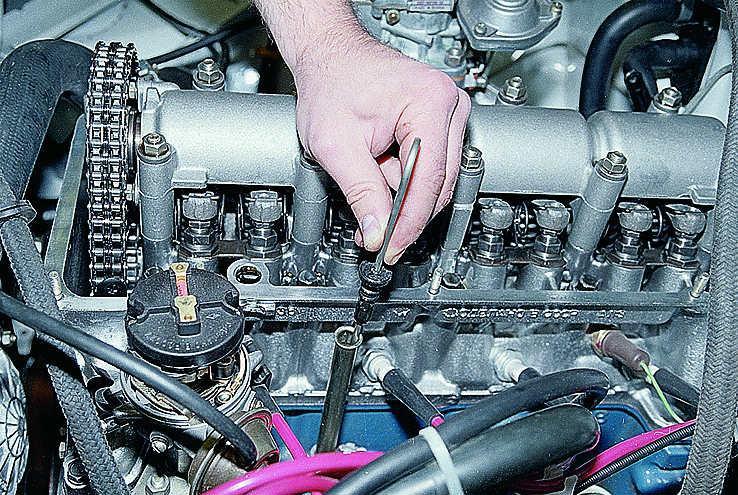

как самостоятельно отрегулировать клапана

При этом на каждом этапе регулировки необходимо проверить размер теплового зазора. Для этого нужно вставить щуп необходимой толщины между кулаком распределительного вала и рычагом и определить с каким усилием он входит и выходит. Если с незначительным усилием, то регулировка не нужна, в случае свободного хода или полной непроходимости, следует отпустить контргайку регулировочного болта и установить правильный угол. После повторной проверки гайка зажимается в исходное положение.

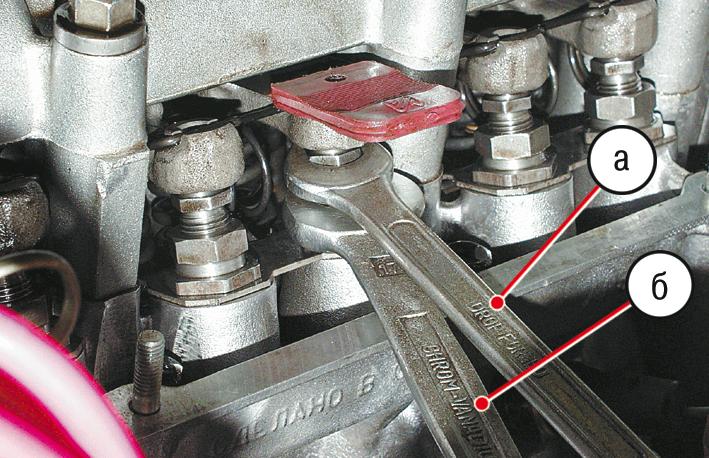

быстрая регулировка клапанов на Классике

Регулируем клапаны на ВАЗ 2103 своими руками:

С какой периодичностью необходимо проводить регулировку клапанов?

Многие тематические пособия рекомендуют проводить регулировку клапанов только после ремонтных работ на двигателе. Однако, как показывает практика, делать это нужно гораздо чаще, ведь в процессе эксплуатации автотранспортного средства неизбежен естественный износ деталей. Таким образом, желательно производить регулировку клапанов в среднем каждые 25 тыс км пробега.

Сложного в этом, на первый взгляд невыполнимом, процессе ничего нет, несмотря на устрашающую близость двигателя. Но, если присутствует сильное волнение и некоторая неуверенность в собственных силах, лучше всего первый раз произвести регулировку под руководством моториста. Также всегда можно воспользоваться видеоруководством по регулировке клапанов ВАЗ 2106 и других классических моделей, которых в интернете огромное количество.

Видео руководство по регулировке клапанов своими руками на ВАЗ 2107:

После завершения регулировочных работ, желательно проверить еще раз соответствие зазоров толщине щупа после холостой прокрутки коленчатого вала.
