Устройство и принцип действия АКПП

Благодаря конструктивной особенности автоматическая коробка передач обеспечивает с помощью автоматики выбор необходимой для движения автомобиля передачи, без участия в этом процессе водителя. При этом, в отличие от механической коробки передач, правая рука водителя освобождается от движений по переключению передач и отпадает необходимость оборудовать автомобиль педалью сцепления, что также исключает из процесса управления транспортным средством движения ноги водителя по выжиманию сцепления.

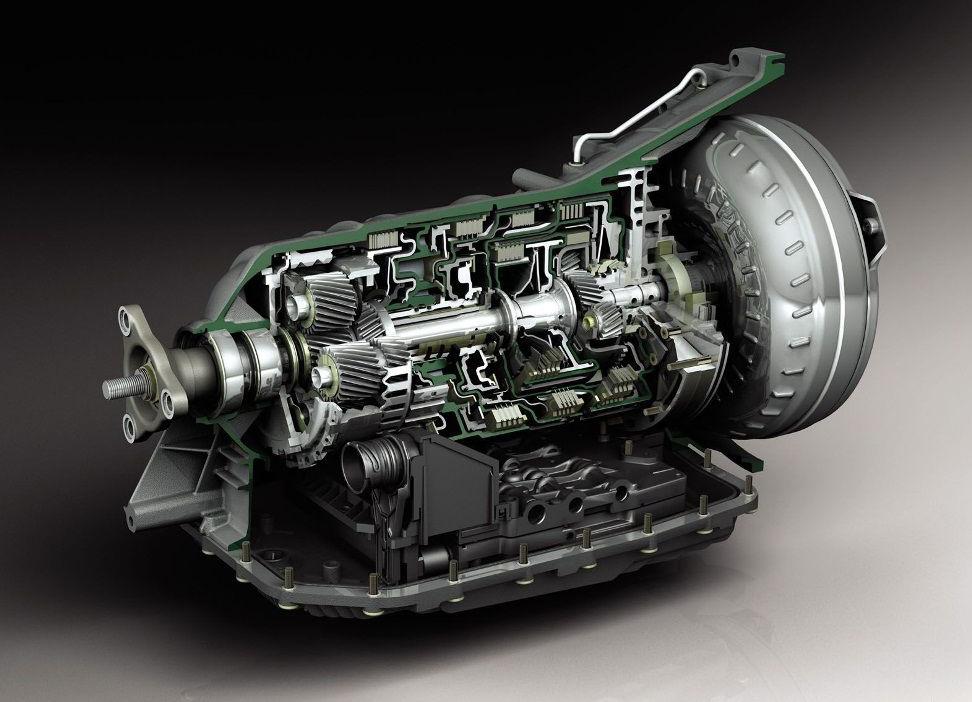

АКПП в разрезе

Для начала движения автомобиля, оборудованного АКПП, водителю достаточно перевести рычаг коробки в нужное положение и далее остается только регулировать скорость педалями газа и тормоза. Управлять транспортным средством, оснащенным автоматической коробкой значительно проще, что дает большую возможность водителю сосредоточится на дорожной обстановке.

Независимо от вида, любая трансмиссия — будь то механическая либо автоматическая, выполняет одинаковые функции в автомобиле – эффективное использование крутящего момента двигателя, но различными способами исходя из своих особенностей конструкций.

Устройство АКПП

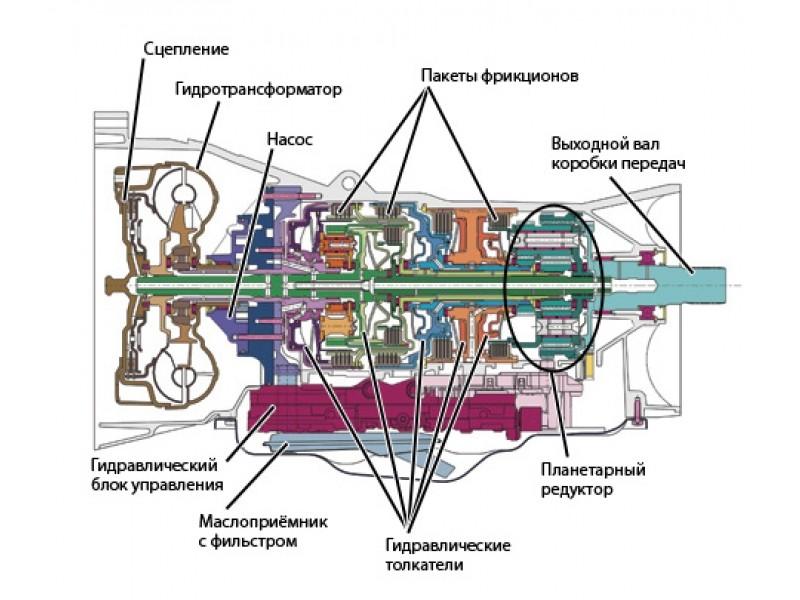

устройство АКПП

Функционирование автоматической коробки передач основывается на работе её планетарных механизмов и гидромеханического привода. В небольшом диапазоне оборотов двигателя коробка-автомат дает возможность автомобилю двигаться в большом диапазоне скоростей. К основным элементам устройства АКПП относят следующие механизмы:

  • гидротрансформатор;
  • планетарный редуктор;
  • пакеты фрикционов;
  • тормозная лента;
  • устройство управления.

Основные узлы и принцип действия АКПП

В основу принципа действия АКПП положено свойство жидкости при вращении передавать энергию. Это свойство позволило создать устройство (гидромуфта, гидротрансформатор), в котором отсутствует жесткая связь между входным и выходным валами, а механическая энергия между этими валами передается с помощью потока рабочей жидкости.

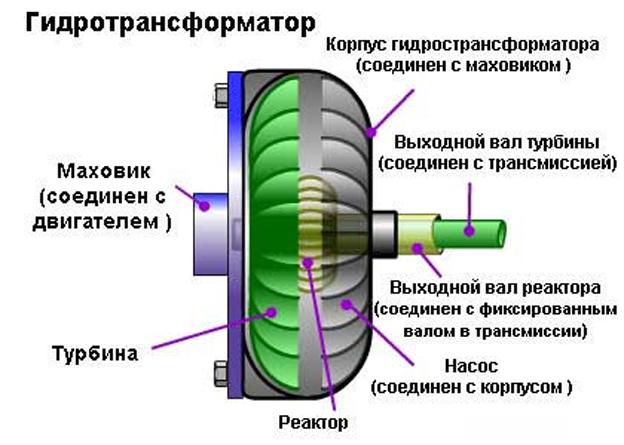

устройство гидротрансформатора

Гидротрансформатор в АКПП выполняет функцию автоматического переноса крутящего момента от силового агрегата на основные узлы коробки передач, что соответствует функции узла сцепления в механической коробке передач. После достижения определенных оборотов двигателем, используя давление рабочей жидкости на узлы гидротрансформатора — насосное колесо, которое жестко соединено с коленвалом силового агрегата и турбинное колесо, взаимосвязанное с основным валом коробки передач, происходит передача крутящего момента. Во время уменьшения оборотов силового агрегата падает давление жидкости на турбинное колесо, и оно останавливается. Соответственно сцепление двигателя с коробкой прерывается.

В связи с тем, что гидротрансформатор ограничен в возможности передачи механической энергии в широких диапазонах, он соединяется с планетарными многоступенчатыми передачами, обеспечивающими переключение скоростей и реверсивное вращение.

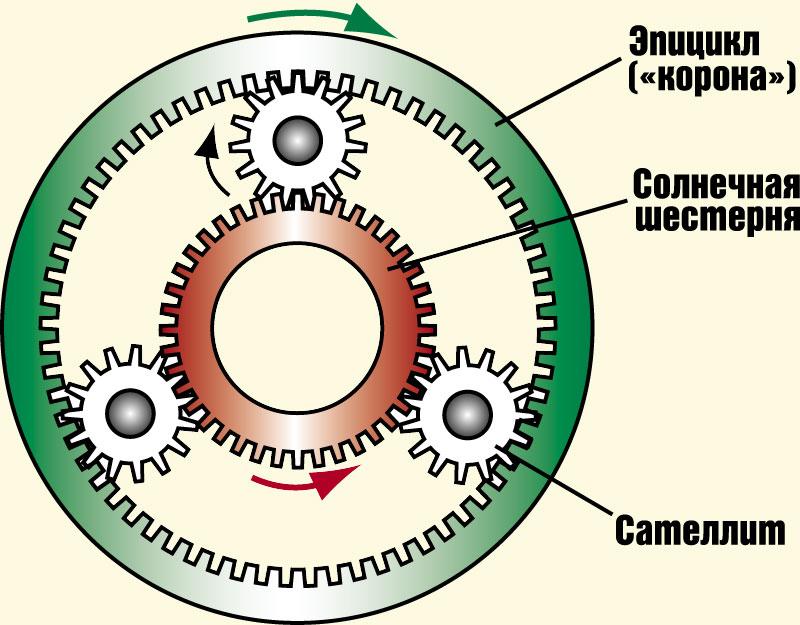

планетарная передача

По своему устройству планетарный редуктор представляет собой шестерни, вращающиеся вокруг центральной – «солнечной» шестерни. Он функционирует посредством блокирования и разделения определенных элементов планетарного ряда. Для трехскоростной АКПП используется два планетарных механизма, а в четырехскоростной — три.

Пакеты фрикционов или система фрикционов представляют собой механизмы, которые блокируют подвижные элементы планетарного редуктора между собой. По своему устройству это набор из нескольких подвижных и неподвижных колец, которые под воздействием гидравлического толкателя застопориваются, что обеспечивает переключение соответствующей передачи.

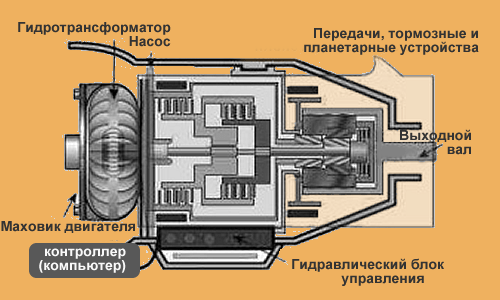

принцип работы АКПП

В переключении передач принимает участие и тормозная лента, которая временно блокирует нужные элементы планетарного редуктора. Принципом ее работы является эффект самозажатия, используемый для блокирования этих элементов. Имея относительно небольшой размер, тормозная лента смягчает удары механизмов в момент их работы.

Устройство управления предназначено для регулирования функционирования тормозной ленты и работы фрикционов. Оно состоит из блока клапанов, имеющего золотники, пружины,  систему каналов и другие элементы. Устройство управления выполняет функцию переключения передач, основываясь на конкретных условиях движения транспортного средства — при его ускорении задействует повышенную передачу, а при торможении — пониженную.

Режимы работы АКПП

Автоматическая трансмиссия может работать в нескольких стандартных режимах. Все они обозначаются выработанными еще в прошлом столетии символами на латинском языке: P, D, N, R.

Парковочный режим «P» или parking – обеспечивает выключение всех передач. При этом ведущие колеса заблокированы механизмами коробки передач, и она отключена от двигателя. В этом режиме осуществляют запуск двигателя.

Видео о прогреве коробки «автомат»:

Режим движения «D» или drive – обеспечивает автоматическое переключение передач при движении автомобиля вперед.

Режим «N» или нейтральная передача – обеспечивает расцепление ведущих колес автомобиля от коробки передач. Этот режим используют во время коротких остановок или при необходимости буксировки автомобиля.

Режим реверсного движения «R» — обеспечивает движение автомобиля задним ходом.

Управление водителем автоматической коробкой должно выполняться в установленной последовательности: 1. Паркинг; 2. Реверс; 3. Нейтраль; 4. Движение.

В современных АКПП для комфортной езды предусмотрены дополнительные режимы работы.

Режим пониженной передачи «L» — используется во время медленного движения в сложной дорожной обстановке. В этом режиме коробка передач работает только на выбранной передаче, независимо от изменения оборотов силового агрегата.

Режимы «2» и «3» — используются при буксировке груза транспортным средством или же в соответствующих условиях. Цифры обозначают число фиксированной передачи, на которой происходит движение автомобиля.

Режим овердрайв «O/D» или «Overdrive» — используется для частого автоматического задействования повышающей передачи. Такой режим обеспечивает более экономичное и равномерное движение автомобиля, в основном на шоссейных дорогах.

Режим городского движения «D3» — ограничивает автоматическое переключение коробки до третей передачи.

Режим уравновешенного движения «Norm» — позволяет коробке переходить на повышенные передачи при достижении средних значений вращения коленчатого вала двигателя.

Режим зимнего движения «S» или «Snow» (также может обозначаться символом «W» или «Winter») – позволяет автомобилю начинать движение со второй передачи, тем самым предотвращая пробуксовывание ведущих колес. Также во время движения работа АКПП выполняется более мягко с использованием низких оборотов двигателя.
